Схемы подключения выключателей

Выключатели для управления освещением достаточно разнообразны не только по своему дизайну, но и функционально. Каждый из выключателей света может быть использован для управления электроприбором или света в том или ином качестве. Все зависит от схемы его включения. Конечно, простой одноклавишный однополюсный электрический выключатель не может быть многофункциональным. Он предназначен для включения или выключения подачи электропитания на лампочку, например. Но в зависимости от внутреннего устройства и функциональность электрического выключателя изменяется, расширяя возможности его использования.

Все чаще применяется не простой 1 полюсный выключатель (схема справа), а так называемый универсальный выключатель (схема использования двух универсальных выключателей слева). Стоимость его не намного выше, чем у простого выключателя. Положительным качеством является то, что этот выключатель можно использовать и как простой выключатель и как лестничный (или коридорный), т.е. для управления нагрузкой (лампочкой) из двух мест. Его очень удобно устанавливать в длинных коридорах или на разных этажах лестничного марша. Входя в помещение, нажимается клавиша нижнего (условно) выключателя, а поднявшись на второй этаж свет, выключается нажатием клавиши верхнего выключателя. И наоборот. Таким образом, нет необходимости идти по длинному неосвещенному коридору или лестнице.

Следом за универсальным выключателем, сразу представим и его собрата, который позволяет сильно расширить его функции. Это выключатель перекрестный. Он устанавливается в схеме между двумя коридорными (универсальными) выключателями. Крестовой выключатель создает возможность управления одним объектом (лампочкой) уже из трех мест. Поэтому, иногда, крестовой выключатель называют промежуточным выключателем. На схеме указана электрическая принципиальная схема подключения двух универсальных выключателей, расположенных по краям и одного крестового, расположенного внутри схемы.

Духполюсный простой электрический выключатель применяется в схемах, где необходимо произвести разрыв одновременно нуля и фазного провода. На принципиальной электрической схеме подключения двухполюсного выключателя показано правильное подключение лампы тлеющего разряда для выполнения функции подсветки выключателя при отключенной нагрузке и контрольной лампы для осуществления функции контроля состояния выключателя включен -выключен.

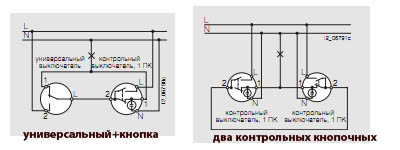

Кнопочный выключатель, иногда называют звонковый или одно тактовый, представляет собой выключатель с возвратным механизмом контакта в нормальное состояние. При нажатии кнопки (клавиши) происходит замыкание рабочего контакта и прибор, находящийся в цепи выключателя, подключается к сети. Схемы использования кнопочного контрольного выключателя достаточно разнообразны. Все зависит от поставленной задачи. Использование совместно с импульсным реле, команду которому подают через кнопочный выключатель, можно построить множественную разветвленную схему управления электроприбором из нескольких мест.

Двухклавишный электрический выключатель применяется для управления двумя линиями электропитания приборов. Механизм имеет две разделенные группы контактов. Каждая группа отвечает за свою линию питания. Самый широко используемый пример - это двухкаскадная люстра. Одной клавишей мы включаем один каскад, а второй - другой каскад лампочек.

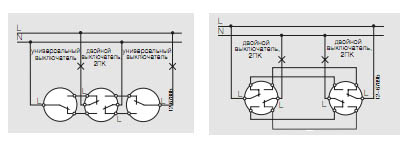

Расширение функций, как и для одноклавишного универсального выключателя. Двухклавишный проходной выключатель может использоваться в паре с одноклавишными универсальными выключателями для построения схемы "Двойная схема отключения из двух точек" или в соединенные два вместе для построения схемы "Двойная схема отключения из двух точек с двумя двойными выключателями света из двух точек"
