Розетки коммуникационные (ТВ-САТ): практические схемы подключения

02/23/2015
Автор: АСТ-Світлотехніка Главный

Составлено по Каталогу Hager 2011

Розетки ТВ - САТ (TV-SAT) применяются для индивидуальных антенн, за мультивыключателем или на тупиковой линии. Контактный вывод для спутникового принимающего устройства выполнен в виде гнезда F.

Коаксиальные розетки  ТВ - САТ (TV-SAT) с гнездовым выходом коаксиального разъема IEC 169-2 применяются для образования традиционных сетей TV и сетей спутниковой связи  ТВ - САТ (TV-SAT) . Обеспечивают оптимальную передачу сигналов внутри здания и в разных помещениях. При этом покрывают такой диапазон частот, который дает возможность управлять как приемом по земле, так и через спутник.

Практические схемы применения

Cхема подключения розеток TB-CAT оконечной

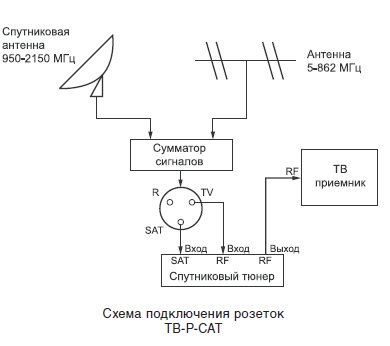

Cхема подключения розеток TB-P-CAT

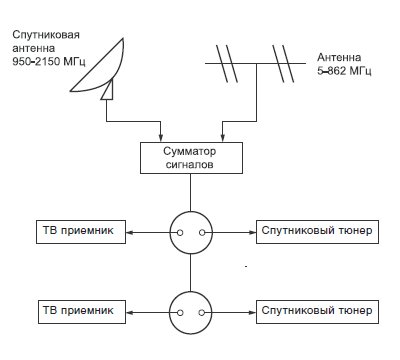

Cхема подключения розеток TB-CAT проходной и оконечной
