Инструкция по монтажу

светильник с датчиком движения

• LUXA 102-150/500W

• LUXA 102-150/150W

Раздел для выбора и заказа: Энергосбережение - Датчик движения

Датчики движения
LUXA 102-150/150W   102 0 961/62
LUXA 102-150/500W   102 0 963/64

исполнение корпуса в белом или черном цвете

1.  Рекомендованное применение

● Автоматическое управление освещением на открытом воздухе.
● Для монтажа на стены, внутренний или наружный угол дома.
● Винтовые клеммы для простого и надежного подключения.
● Для различных мест установки: проходы, парки, лестницы, стоянки, гаражи и т.п.

2.  Указания по безопасности

Опасность для жизни в связи с ударом электрическим током или пожаром! Монтаж должен проводиться исключительно силами квалифицированных электриков!

● При надлежащем монтаже, прибор соответствует EN 60669-2-1; IP 55 в соответствии с EN 60529.
● Для использования в обычных условиях.
● Предназначен для монтажа на открытом воздухе.

3.  Установка и подключение

Рекомендуемая высота установки – 2,5 м. Дальность обнаружения – 12 м, угол контроля - 150°. Для уменьшения контролируемой зоны, датчик наклонить к земле.

Вид сбоку                                                 Вид сверху

Указания по установке

Так как датчик реагирует на колебания температуры, необходимо учесть следующие ситуации:
- Не направлять датчик на предметы с сильно отражающей поверхностью, такие как зеркало, монитор и т.п.
- Не устанавливать датчик вблизи источников тепла: вентиляционных отверстий, кондиционеров, светильников и т.п.
- Не направлять датчик на объекты, движущиеся под воздействием ветра: шторы, большие растения и т.п

Опасность для жизни в связи с ударом электрическим током или пожаром! Монтаж должен проводиться исключительно силами квалифицированных электриков!
- Отключить напряжение!
- Соседние, находящиеся под напряжением части, закрыть или огородить!
- Принять меры для исключения случайной подачи напряжения!
- Заземлить и закоротить.

Монтаж

- Винты на передней стороне корпуса освободить так, чтобы не выпадали.
- С помощью отвертки отделить днище от корпуса:

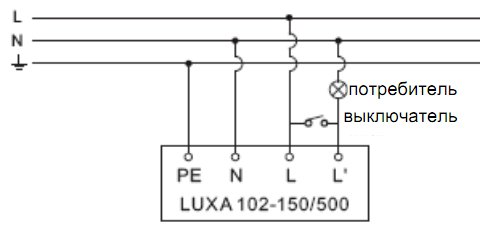

- Проводники ввести через резиновые уплотнения и подключить к соответствующим клеммам.

- Закрепить пластину на стене или адаптере. Установить прибор на пластину.

- Прикрутить корпус к пластине.

4.  Настройка датчика движения

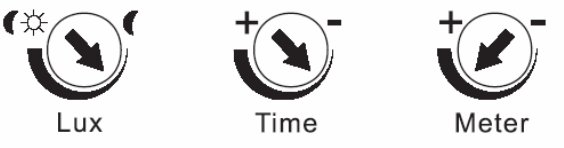

Выполняется вращением соответствующих потенциометров

Настройка времени задержки отключения светильников

Устанавливается в диапазоне от 5 сек до 12 минут.

Настройка дальности обнаружения

Устанавливается в диапазоне от 3 до 12 метров.
Указание: Зона, радиусом 3 м под датчиком, - фиксированная.
Изменить ее вращением потенциометра нельзя.

Настройка порогового значения освещенности

При установке потенциометра в положение "луна" датчик функционирует только с наступлением темноты (5 Лк).
При установке потенциометра в положение "луна-солнце" , датчик функционирует без учета освещенности.

5.  Тестирование

Проведение теста на обнаружение присутствия человека, производится для выбора оптимального места установки датчика и проверки правильности подключения кабелей.

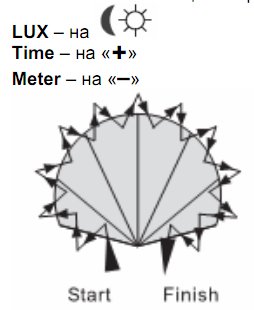

- Установить потенциометры в положение:

Указание: Тестирование можно производить через 15 секунд после подачи напряжения.
● Произвести тестирование хождением по вышеприведенной схеме. Освещенность при этом не играет никакой роли.
● Хождение производить поперек зоны контроля. При этом датчик будет срабатывать и включать потребитель на 15 сек.
● Выставить потенциометром Meter необходимый радиус действия.
● Повторять действия до получения необходимого результата.
● Обращать внимание на направление движения.

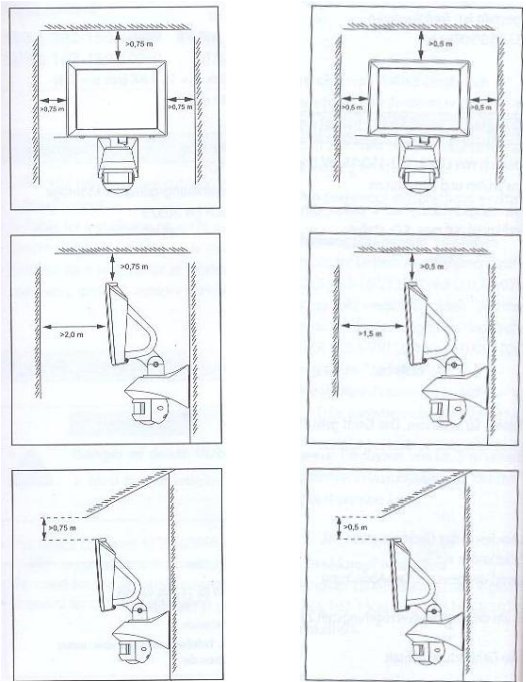

Указания по монтажу

Не устанавливать на горючих основаниях!

Технические данные

Номинальное напряжение    230В ~ +10% / -15%,
Частота     50-60 Гц
Потребляемая мощность    около 1 Вт / 8 ВА
Контакт:      замыкающий (µ)
Коммутируемая мощность:  L’:8 A (cosφ = 1),  3А (cosφ = 0,3)
Задержка выключения:   5 с. – 12 мин.
Угол контроля:   до 150°
Класс защиты:    I
Степень защиты:   IP 55
Температурный диапазон::   -25°С  …  +45°С

Внимание! Обращайте внимание на коммутируемую нагрузку. В случае механических повреждений датчика или неисправности  контактной группы, датчик обмену или возврату не подлежит. Вскрытие прибора и внесение изменений в схему ведёт к прекращению действий гарантийных обязательств. Не содержит вредных веществ. Хранить в сухом месте. Гарантия 1 год.

Производитель - Theben AG
Hohenbergstr. 32
72401 Haigerloch
Tel. +49 (0) 74 74/6 92-0
Fax +49 (0) 74 74/6 92-150
Service:
Tel. +49 (0) 90 01 84 32 36
Fax +49 (0) 74 74/6 92-207
hotline@theben.de
www.theben.de
